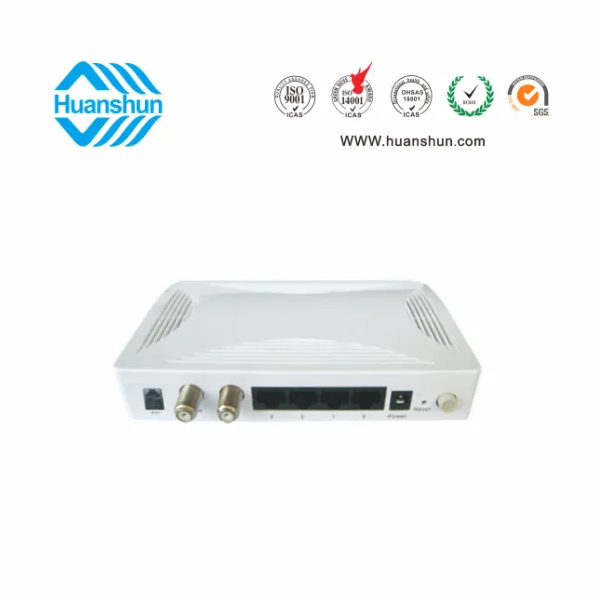

CNU204-H/V/W EOC終端盒安裝于用戶家中。Cable口連接同軸電纜，TV口連接CATV墻面板TV座或機頂盒；4個10/100Base-T/Tx以太網接口，可按用戶需求連接用戶計算機等網絡設備。EOC終端盒的射頻工作頻段選在7.5～65MHz頻段，可以與CATV，DVB-C,DOCSIS等現有技術并存；EOC 終端盒采用時分多址/時分雙工（TDMA/TDD）技術，并支持IEEE802.1p 優先級隊列，具備很低的網絡時延與抖動，可充分保證多媒體業務的服務質量（QOS）； EOC終端盒支持對用戶數據的硬件AES 加密，支持MAC層用戶隔離，保護用戶數據的私密性。
l 內置EOC/CATV信號分離器，提供 2 個 Cabe 接口，分別用于連接上下行的 Cabe 線纜；
l 占用 65MHz 以下的低頻帶通信，對現有的 CATV 信號無任何影響；
l 無需用戶配置，接線后即可投入工作，支持 VAN 、QOS、ASE配置；
l 提供4個10/100M 自適應以太網接口，用于連接PC、STB、VOIP 等設備；
l 拓展1個RJ11接口，支持VOIP網絡語音電話業務（CNU204-HV）

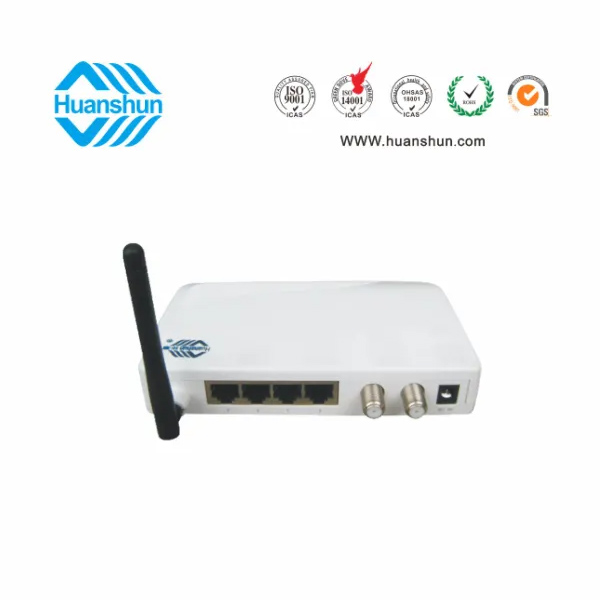

l 拓展1個WIFI功能，支持WIFI無線路由器業務（CNU204-HW）
項目 | CNU204-H | CNU204-HV | CNU204-HW | |
接 口 | 4 個 10/100M 自適應 | 4 個 10/100M 和1個VOIP | 4 個 10/100M 和1個WIFI | |
2個英制螺紋 Cabe 接口，一個輸入接Cabe信號，一路輸出CATV信號到TV/STB | ||||
1 個外接電源接口 | ||||
指示燈 | Link/Act (Eth 口) ，Link/Act (Cabe) ，Power (電源) Diag (診斷) 共 4 個 | |||
射 頻 | 占用頻率：7.5～65MHz，最大輸出功率：15 dBm，接收靈敏度：-65 dBm，接口類型：F 型母座，輸出阻抗：75Ω | |||
遵循標準 | IEEE802.3/3X/3U/1P/1Q | IEEE802.3/3X/3U/1P/1Q和 XXX | IEEE802.3/3X/3U/1P/1Q和 XXX | |
協議/性能 | 下行 TDM，上行 M-CSMA/物理層速率：500Mbps，MAC 層吞吐量：300Mbps | |||
軟件特性 | 支持 VAN，QoS，ACE | |||
調制模式 | OFDM，1024/256/64/16/8-QAM, QPSK, BPSK | |||
傳輸距離 | > 1000 m | |||
加密模式 | 128-bit AES 加密 | |||
拓展功能 | / | 支持VOIP電話業務 | 支持WIFI無線路由業務 | |
電源/功耗 | 外置，9V AC，800mA/< 5W | |||
尺寸/重量 | 150（長）×110（寬）×34（高）mm/350 g | |||
溫度/濕度 | 工作-10～40℃存儲-20～70℃/工作和存儲20%～85%非凝露 | |||
產品名稱 | 型號 | 技術參數 |
EOC網絡終端盒 | CNU204-H | 1個Cable上聯EOC網絡，1個TV下聯 CATV 網絡，4個10/100Mbps以太網口； 外置90~255V 9V 0.8A電源適配器 |
CNU204-HV | 1個Cable上聯EOC網絡，1個TV下聯 CATV 網絡，4個10/100Mbps以太網口，1個RJ11 VOIP端口； 外置90~255V 9V 0.8A電源適配器 | |
CNU204-HW | 1個Cable上聯EOC網絡，1個TV下聯 CATV 網絡，4個10/100Mbps以太網口， 1個WIFI天線；外置90~255V 9V 0.8A電源適配器 |
