| 類型 : | 有線電視設備 |
| 功能 : | 信號傳輸裝置，信號傳輸設備 |
| 認證 : | ISO |
| 條件 : | 最新 |
| 材料 : | 鋁壓鑄 |
| 型號: | HS15110D-CTA |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 19x11x1.75(WxDxH) |
| 海關編碼 : | 8517622990 |
1550nm直接調制容易會產生嚴重的激光啁啾效應，致使激光器的偏置電流被CATV信號所調制，光頻發生偏移和抖動。啁啾疚會在1550nm處產生嚴重的失真。這種失真隨傳輸距離、傳輸帶寬和頻道數增加而變得嚴重。本機采用采用高線性、低啁啾DFB激光器，在1310nm多功能光發機的基礎上，增加預失真補償和啁啾補償，較大地改善了系統的傳輸指標，可用于1550nm系統模擬和數字復用多頻道信號20Km范圍內的光傳輸，也可用DWDM的窄波復用及IP/QAM。為方便1550段增加插播功能，本機也可增裝了DWM插波器件和光可調衰減器，按光信號載波量和主波光功率大小自動完成插播光功率，并支持網管調控，解決用戶使用后因主波光功率和載波頻道的變化而產生插播功率和電平變化。主波輸入1535～1565nm，插播為本機激光器波長。
l 選用ORTEL或AOI-1550nmITU波長，帶半導體制冷制熱、背光監測的DFB激光器；
l 主控電路采用微機控制，且LCD整機工作狀態顯示，自動報警直至自我保護；
l 預放采用PDI砷化鎵低噪聲、高增益、大動態模塊，插播CNR特性優于國標；
l 高效能激光預失真校正、啁啾補償電路，有效改善非線性失真指標；
l 熱插撥主備模塊電源，抗浪涌、過壓過流防雷保護，抗雷擊電壓≥6000V；
l 光傳輸載波帶寬47～862/1000MHz，帶內不平度≤±0.75dB；

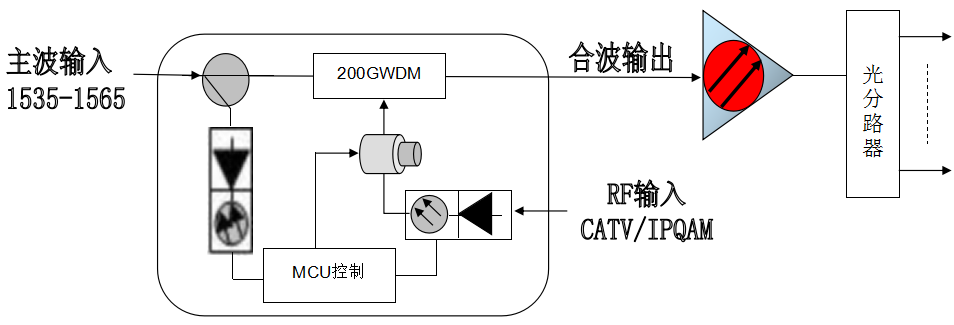

l 內置WDM和光電控可調光衰減器件，智能MCU 應用程控軟件，完成全自動插播功能；
l 選件式II類狀態監控應答器保證滿足國標并與SCTAE HMS WEB標準兼容。
項 目 | 性能指標 | ||
主波 | 主波波長 | nm | 1535-1565應避開插播波長±2.5nm |
主波功率 | dBm | -4～+9 | |
主波調制度 | % | 3.8(PAL60CH) | |
光學特性 | 激光波長 | nm | 1550±10（或ITU波長或根據用戶指定） |
激光線寬 | MHz | ≤1 FWHM(△λ) | |
邊模抑制比 | dB | ≥45 SMSR | |
等效噪聲強度 | dB/Hz | ≤-160 RIN (20～1000MHz) | |
消光比 | dB | ≥20 | |
輸出功率 | dBm | ≥10-插播和光可調損耗（約1.5dB） | |
光反射損耗 | dB | ≥55 | |
光纖連接器 | FC/APC或SC/APC可選 | ||
射頻 | 工作帶寬 | MHz | 47～862或1000 |
輸入電平 | dBuV | 80±5，當傳輸頻道小于60CH按10lg60/n追加 | |
AGC特性 | dB | ±1 | |
平坦度 | dB | ≤±0.75 47-862/1000MHz | |
反射損耗 | dB | ＞16(47～550)MHz＞14[550～862/1000MHz | |
輸入阻抗 | Ω | 75(RF/INPUT) | |
射頻檢測 | dB | -20±1（最小輸入電平時檢測） | |
CNR | dB | ≥51（15Km光纖鏈路, 0dBm接收） | |
CTB | dB | ≤-65（15Km光纖鏈路, 0dBm接收） | |
CSO | dB | ≤-63（15Km光纖鏈路, 0dBm接收） | |
通用 | 網管接口 | RJ45（支持瀏覽器和SNMP） | |
供電/功耗 | V/W | 90～255/（雙電源≤50） | |
工作/儲存溫度 | ℃ | -20～55/-30～75 | |
工作相對濕度 | % | 5～95 | |
尺寸 | " | 19×10×1.75（W×D×H） | |
特別說明：
光插播雖然有很多優點，但由于主波和插播載波頻道因需求改變而變化、主波功率隨環網或復線光路切換的功率變化、主波功率隨前端機房分配功率改變而變化、插播后由于后級光放大不線性導致輸出電平變化，都會導致主波和插播的輸出電平誤差，電平差增大，傳輸指標下降。
應用全自動光插播就能把這一系列復雜的問題簡單化，通過功能設置或網管遠程控制，以達到理想的插播效果。
產品名稱 | 型號 | 技術參數 |

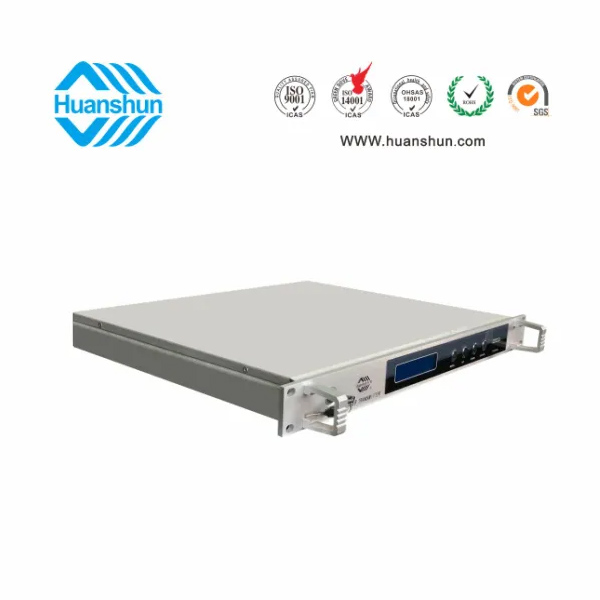

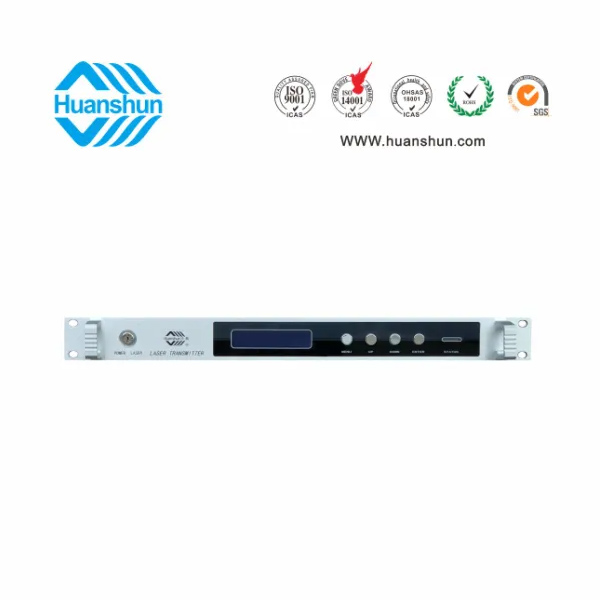

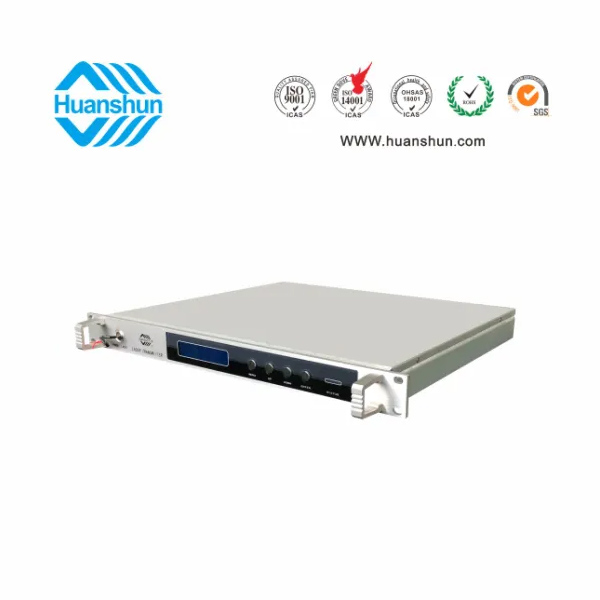

全自動插播型 直調制光發射機 | HS 15110D-CTA | RF80 ± 5 dBuv 輸入，ITU 1550nm, ≥ 10 dBm - 插播和光可調損耗（約1.5dB） 輸出；1U標準機箱，雙模塊熱插撥電源，AC90 ～ 255V或DC-48V供電，RJ45標準網管（支持SNMP、WEB） |
