| 類型 : | 電信通信 |
| 功能 : | DATA信號放大裝置，信號傳輸設備 |
| 認證 : | ISO |
| 條件 : | 最新 |
| 材料 : | 全鋁箱體結構 |
| 顏色 : | 泡沫填充劑+紙箱 |
| 型號: | YGF1501～22D（BA、PA和LA） |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 483x385x44(WxDxH)mm |
| 海關編碼 : | 8517699000 |
1550nm摻鉺光纖放大器是利用摻鉺光纖這一活性介質，當泵浦光輸入到EDFA中時，就可以將大部分處于基態的Er3+抽運到激發態上，處于激發態的Er3+又迅速無輻射地轉移到亞穩態上，由于Er3+在亞穩態上的平均停留時間為10ms，因此很容易在亞穩態與基態之間形成粒子數反轉，此時，信號光子通過摻鉺光纖，在受激輻射效應作用下產生大量與自身完全相同的光子，使信號光子迅速增多，這樣在輸出端就可以得到被不斷放大的光信號。
YGF1501～21D C波段DWDM摻鉺光纖放大器是光放大器中的一個代表。由于EDFA的波長為1550nm，符合光纖的低損耗頻帶，其技術相對成熟，應用如此廣泛。本機采用成熟的1550nm模塊化技術，核心部件選用JDSU、BOOKHAM、FITEL等高線性、低噪聲分布反饋式泵浦激光器，全新光無源器件，結合MCU微處理器技術和ATC、APC自控技術，把所有工作狀態參數有面板中的LCD直接顯示，一旦激光器的工作參數偏離設定值的允許范圍，微處理將會自動關斷激光器電源，并紅燈閃爍提示告警，面板顯示屏提示故障原因，從而保證各項性能優良的技術指標。該機還具有噪聲系數小、輸入輸出隔離度高、非線性失真小等特點，其內置的網管應答器，支持WEB和SNMP，可實現設備的網絡管理及遠程監控。
高品質：選用單模980nm泵浦激光器和行業頂級的摻鉺光纖，組成1～3級的泵浦放大，1～2級GFF不平度校正技術，并通過監測軟件進行優化，確保在超低光功率輸入下的最小噪聲系數和標稱規格飽和光功率輸出；

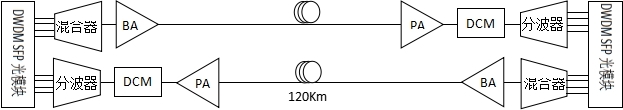

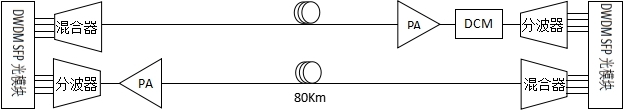

多規格：BA型光纖功率放大器，宜應用在合波器之后；LA型光線路放大器，宜應用在功率放大器之后，作延長光纖中繼的光放大器；PA型前置光纖放大器，宜應用在分波器之后，以提高接收機的靈敏度；
可靠性：19″1U標準機箱，直接上機架安裝，標配高性能熱插式雙電源，可在市電AC90～250V或DC48V供電；
直觀性：本機通過MCU自動監控激光器的工作狀態，并可直觀地查看泵浦激光器的工作電流、工作溫度，光輸入功率、輸出功率、機箱工作溫度等；
網管型：內置符合SNMP、WEB網管應答器，并與SCTE HMS標準兼容，實現網絡設備管理在線監控。
| 項 目 | 單位 | 技 術 參 數 | 備 注 |
| 光工作波長 | nm | 1528.38~1563.86 | DWDM波長，ITU-T規定 |
| 工作頻道 | CH | 17～61（共44個） | |
| 輸入功率范圍 | dBm | -30～+10 | 按需求定制 |
| 輸出功率范圍 | dBm | +3～+21 | 按需求定制 |
| 有效放大增益 | dB | 14～33 | 按需求定制 |
| 輸出功率調整 | dB | 0～-3 | 可上調+0.5，下調-3 |
| 輸出功率穩定性 | dB | ±0.5 | |
| 噪聲系數 | dB | ≦5.0 | |
| 增益平坦度 | dB | ±1.5 | 最大至最小，也可按需求 |
| 輸入端反射損耗 | dB | ≧45 | UPC端面或APC端面（≧50） |
| 輸出端反射損耗 | dB | ≧45 | |
| 輸入端泵浦泄漏功率 | dBm | ≦-30 | |
| 輸出端泵浦泄漏功率 | dBm | ≦-30 | |
| 光纖連接器類型 | / | SC/APC或LC/APC SC/UPC或 LC/UPC | 建議應用APC |
| 工作電壓/功率 | V | AC90～250或DC-48（雙電源） | |
| 工作溫度范圍 | ℃ | -5～+55 | |
| 最大工作相對濕度 | % | 最大95%無冷凝 | |
| 儲存溫度范圍 | ℃ | -30～+70 | |
| 規格尺寸 | mm | 485×440×45 |
| 產品名稱 | 型號規格 | 功能說明 |
| DWDM EDFA | YGF150103D-25 | -25～-10dBm DWDM輸入，標稱+3dBm飽和功率放大輸出，并支持上調+0.5dB，下調-3dB，NF ≤ 5dB（0dBm時）；1U標準機箱，雙模塊熱插撥電源，AC90 ～ 250V或DC-48V供電，RJ45標準網管（支持SNMP、WEB） |
| YGF150111D-10 | -10～+10dBm DWDM輸入，標稱+10dBm飽和功率放大輸出，其它同上 | |
| YGF150117/21D-30/26 | -30/-26～+10/+6dBm DWDM輸入，標稱+17/21dBm飽和功率放大輸出，其它同上 |
